CHARAKTERISTIKA SKLOTEXTITU

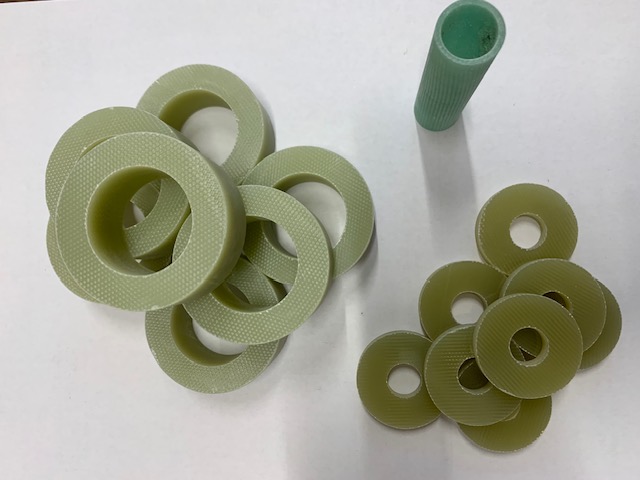

Sklotextit ARV je vrstvený materiál ve tvaru desek, tyčí nebo trubek, vyrobený z upravené skelné tkaniny jako výztuže a epoxidové živice jako pojiva. Mimo dobrých mechanických, elektroizolačních a fyzikálních vlastností má vysokou klimatickou odolnost a minimální nasákavost. Vysoká dielektrická pevnost, nízký ztrátový činitel a vysoká tepelná odolnost předurčují daný materiál k použití na zařízeních s plným elektrickým výkonem. Vyrábí se rovněž s označením SI – pro použití do teploty 180°C (teplotní třída H)
POUŽITÍ SKLOTEXTITU
Ideální materiál na výrobu součástek pro elektrická zařízení při vyšších teplotách nebo ve vlhkém prostředí, u namáhaných elektroizolačních součástí, jako kostry, tělesa přístrojů, skříňových částí rozvoden, transformátorů, rozvaděčů, elektrických strojů aj.
VLASTNOSTI
| VLASTNOSTI SKLOTEXTITOVÝCH DESEK | MĚRNÁ JEDNOTKA | SKLOTEXTIT ARV | SI |
|---|---|---|---|
| Měrná hmotnost | g/cm3 | 1,7 – 1,9 | 1,6 – 1,9 |
| Pevnost v ohybu kolmo na vrstvy, (min) | Mpa | 340 | 120 |
| Vrubová houževnatost (Charpyho) rovnoběžně s vrstvami, (min) | KJm2 | 33 | 25 |
| Pevnost v tlaku, (min) | Mpa | 350 | 160 |
| Teplotní třída | F | H | |
| Izolační odpor po ponoření do vody, (min) | MΩ | 5.104 | 1.103 |
| Permitivita při 48 až 62 Hz, (max) | 5,5 | 6,0 | |
| Ztrátový činitel při 48 až 62 Hz, (max) | 0,04 | 0,07 | |
| Průrazné napětí ve směru vrstev v oleji při 90 °C, (min) | kV | 35 | 25 |
| El. pevnost kolmo na vrstvy v oleji při 90 °C pro sílu 3 mm, (min) | kV | 30 | 15 |
| Teplotní odolnost (teplotní index) | TI | 155 | 180 |
| Nasákavost ve vodě pro sílu 3 mm, (max) | mg | 22 | 40 |
ZPRACOVÁNÍ
Desky se mohou opracovávat řezáním, soustružením, frézováním, vrtáním.
ROZMĚRY
Rozměry desek
- 0,50 – 2,00 mm v rozměru 1020 x 1050 mm
- 3,00 – 80,00 mm v rozměru 1050 x 2050 mm
